¿Por qué es mejor una canaleta cerámica que las canaletas refractarias tradicionales?
No todos los canales de aluminio fundido son iguales. Las fundiciones más antiguas suelen utilizar canales con revestimiento de acero y recubrimientos refractarios aplicados a mano, una tecnología que funcionaba bastante bien hace treinta años, pero que hoy en día tiene dificultades para cumplir con las exigencias de calidad de las aleaciones, especialmente en aplicaciones de precisión como las piezas de fundición para el sector aeroespacial, los componentes estructurales para la automoción y el material de laminación de papel de aluminio de micras medias.

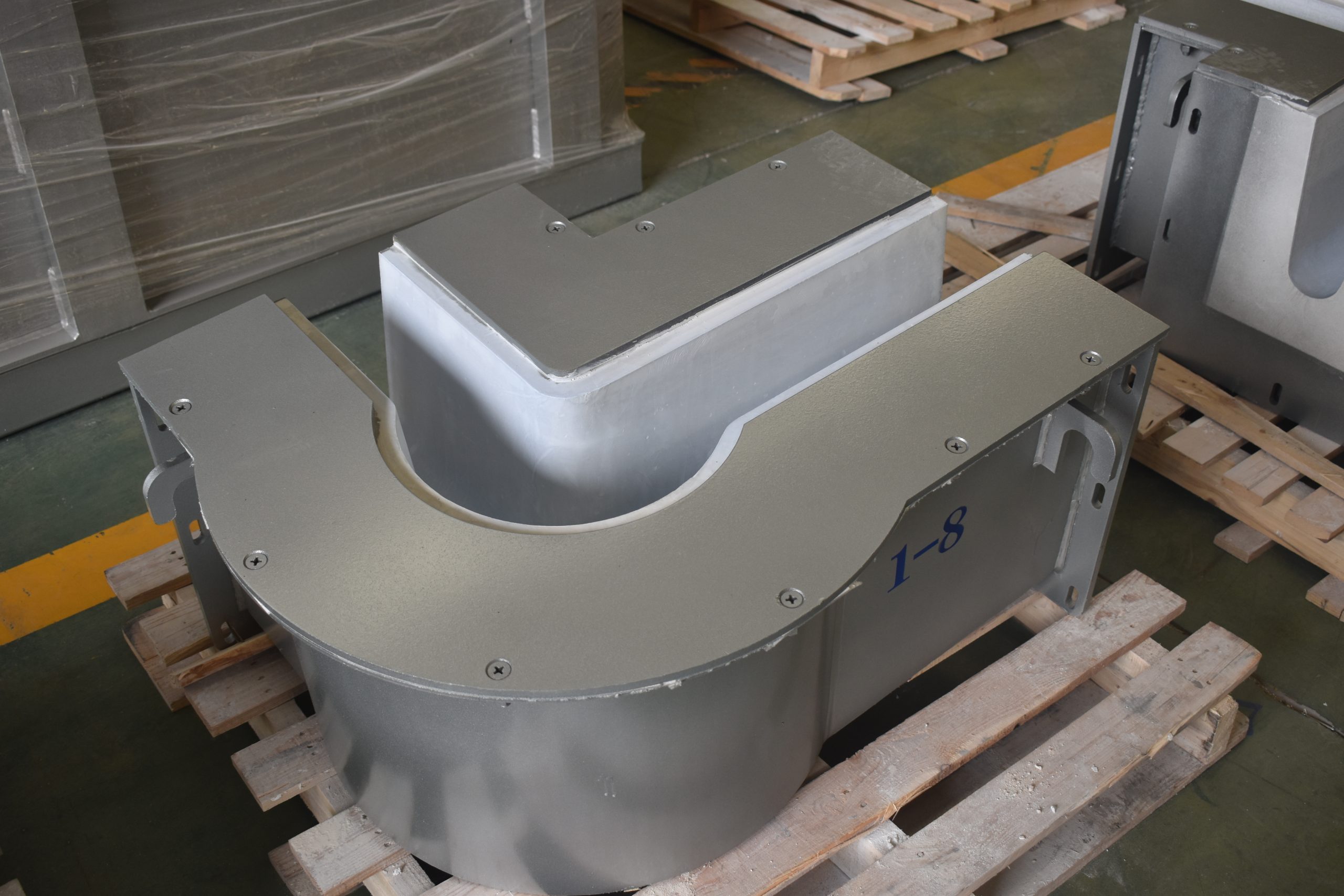

Nuestro canal de cerámica utiliza un nueva tecnología de moldeo de material fundido con alto contenido en silicio que da lugar a un cuerpo de canal monolítico y dimensionalmente preciso. A diferencia de los revestimientos refractarios apisonados o alisados con llana, que presentan irregularidades superficiales y microfisuras tras unas pocas docenas de ciclos de calentamiento, un canal cerámico moldeado con precisión parte de una superficie lisa y uniforme, y la mantiene así a lo largo de cientos de campañas de fundición.
La composición con alto contenido en silicio ofrece una combinación específica de propiedades que resultan importantes en la práctica:
- Rendimiento del aluminio antiadherente — El aluminio fundido no se adhiere fácilmente a la superficie, lo que se traduce en una menor acumulación de escoria, una limpieza más sencilla y un menor número de inclusiones de óxido que vuelven a incorporarse a la masa fundida.
- Resistencia a la corrosión — Resiste el contacto prolongado con aleaciones comunes forjadas y de fundición sin sufrir una degradación química significativa
- Sin contaminación del aluminio líquido — El cuerpo del canal de fundición no desprende partículas ni reacciona con la masa fundida, lo que permite mantener la pureza del metal a lo largo de todo el recorrido de transferencia
- Doble función: transporte y conservación del calor — La baja conductividad térmica de la matriz con alto contenido en silicio actúa como una capa aislante integrada, lo que reduce la caída de temperatura sin necesidad de un aislamiento externo masivo.
Vale la pena hacer hincapié en este último punto. Cada grado de pérdida de calor entre el horno y el molde se traduce bien en temperaturas de salida más elevadas (más energía, mayor absorción de hidrógeno y más escoria), bien en metal que no cumple las especificaciones en la estación de fundición. Un sistema de canales cerámicos bien diseñado limita la caída de temperatura a 1–3 °C por metro lineal en condiciones de flujo en régimen estacionario con las cubiertas colocadas. Sin las cubiertas, la cifra oscila entre 8 y 15 °C/m, y en los tramos de transferencia al aire libre, la situación es aún peor.
Especificaciones del producto
Nuestra gama estándar de canales de cerámica cubre la mayoría de las configuraciones de fundición de aluminio, desde tramos cortos de transferencia en fundiciones más pequeñas hasta sistemas extensos de varias secciones en operaciones de fundición por corriente continua a gran escala.
Especificaciones dimensionales
| Artículo | Rango de longitudes | Complemento de control de flujo | Especificaciones especiales |
|---|---|---|---|
| Canaleta cerámica estándar | 200–3 000 mm | Según los planos del cliente | Perfiles a medida, cajas de conexiones y secciones de distribución disponibles según plano |
Las longitudes estándar cubren la mayoría de los diseños de piezas de fundición de aluminio para primaria y secundaria. Las longitudes y secciones transversales a medida se fabrican bajo pedido, con plazos de entrega habituales de entre 3 y 5 semanas.
Parámetros técnicos
| Propiedad | Unidad | Rango de valores |
|---|---|---|
| Densidad aparente | g/cm³ | 1.0–1.4 |
| Módulo de rotura (816 °C) | MPa | 10.5–11.8 |
| Expansividad térmica (680 °C) | K⁻¹ | 1,23 × 10⁻⁶ |
| Conductividad térmica (540 °C) | W/(K·m) | 0.5–0.65 |
| Temperatura máxima de funcionamiento | °C | 1,260 |
Parámetros técnicos medidos según los métodos de ensayo ASTM C133 (módulo de rotura) y ASTM E228 (expansión térmica). Los valores representan los rangos típicos de los lotes de producción; los certificados de ensayo individuales están disponibles previa solicitud.
Ese valor de expansividad térmica —1,23 × 10⁻⁶ K⁻¹— merece especial atención. Es extremadamente bajo, más o menos equivalente al de la sílice fundida, y es precisamente por eso por lo que estos canales soportan ciclos térmicos repetidos sin sufrir las grietas que afectan a los materiales refractarios de mayor expansión. Se pueden precalentar, llevar a cabo un ciclo completo, dejar que se enfríen y repetir el proceso cientos de veces sin que se acumulen daños por fatiga térmica.
Su baja densidad (1,0-1,4 g/cm³) también ofrece ventajas prácticas en cuanto a la manipulación. Un tramo de canal de 1.500 mm es lo suficientemente ligero como para que dos trabajadores puedan colocarlo sin necesidad de una grúa, lo que reduce considerablemente el tiempo de cambio en comparación con las alternativas más pesadas con estructura de acero.
¿Por qué es tan importante el rendimiento antiadherente en las bandejas de aluminio?
Si alguna vez has pasado un turno quitando trozos de aluminio congelado de una canaleta de lavado, ya sabes la respuesta. Pero el coste real va más allá de las horas de trabajo.
Cada vez que el aluminio entra en contacto con la superficie del canal de colada y se adhiere a ella, se pierde metal recuperable. Con los precios actuales del aluminio en la LME, que rondan los $2.400 por tonelada (a mediados de 2024), una fundición que produce 30.000 toneladas al año con una tasa de escoria del 2,5% está perdiendo aproximadamente $1,8 millones al año en cuanto a contenido metálico, y una parte importante de esa escoria se forma dentro del propio sistema de transferencia.
Peor aún, la limpieza mecánica agresiva del aluminio adherido daña la superficie del canal de fundición, creando una textura más rugosa que favorece que se adhiera aún más en la siguiente campaña. Se trata de un ciclo de degradación que se acelera hasta el punto de que el canal de fundición debe sustituirse mucho antes de lo que permitirían, en otras circunstancias, las propiedades de su material.
La composición cerámica moldeada con alto contenido en silicio que utilizamos está formulada específicamente para resistir la humectación por el aluminio. La superficie se mantiene lisa incluso tras un uso repetido, la limpieza se reduce a un simple cepillado o un ligero raspado, y el El revestimiento del canal de colada de aluminio fundido se puede utilizar varias veces sin el trabajo de revestimiento que requieren los sistemas con estructura de acero.
Comparación de la adhesión superficial: canales de fundición cerámicos frente a canales de fundición refractarios convencionales
| Tipo de lavado | Rugosidad superficial típica (Ra) | Ángulo de humectación del aluminio | Esfuerzo de limpieza | Pérdida de calaveras por campaña |
|---|---|---|---|---|
| Cerámica con alto contenido en silicio (moldeada) | < 3,2 μm | > 140° (sin humectación) | Cepillado o raspado ligero | < 0,3 kg/m |
| Revestimiento refractario moldeado | 10–30 μm | 90–120° | Desgastamiento moderado | 0,8–2,0 kg/m |
| Revestimiento refractario aplicado a mano | 25–60 μm | 70–100° | Desbaste y rectificado intensivos | 2,0–5,0 kg/m |
Mediciones del ángulo de humectación realizadas a 720 °C con la aleación 6063 mediante el método de la gota sesil. Datos sobre la pérdida de cráneo recopilados a partir de mediciones sobre el terreno realizadas en varias instalaciones de fundición. Un ángulo de humectación más elevado indica un comportamiento antiadherente superior.
¿Qué aplicaciones requieren sistemas de canalización de cerámica de alta calidad?
El canal de fundición refractario es adecuado para todo el espectro del procesamiento del aluminio, pero resulta verdaderamente imprescindible —y no solo beneficioso— en aquellas aplicaciones en las que la limpieza del metal y la uniformidad de la temperatura determinan directamente la viabilidad del producto:
Piezas de fundición de precisión para el sector aeroespacial — Las palas de turbina, los soportes estructurales y los componentes críticos para el vuelo fabricados mediante fundición de precisión tienen una tolerancia prácticamente nula a las inclusiones de óxido. La ruta de transferencia desde el horno hasta el molde debe preservar la limpieza conseguida mediante los sistemas de desgasificación y filtración situados en las fases anteriores del proceso.
Componentes estructurales para la industria del automóvil — A medida que los fabricantes de automóviles optan por estructuras de carrocería con un alto contenido de aluminio, los requisitos de inclusión se han endurecido drásticamente. La presencia de una sola película de óxido en una pieza de fundición crítica para la seguridad supone su rechazo.
Material rodante para láminas de aluminio de micras medias — El laminado de láminas acentúa todos los defectos de la banda fundida original. Los defectos de poros, cuyo origen se remonta a las inclusiones del sistema de transferencia, constituyen un problema de calidad persistente en la producción de láminas. En este caso, es imprescindible que los canales de fundición estén limpios.
Palanquillas de extrusión fundidas por corriente continua — La calidad de la superficie, la macrosegregación y la susceptibilidad a la formación de grietas en caliente dependen de la uniformidad de la temperatura que proporciona el sistema de transferencia.
En el caso de la fundición de productos estándar, es posible que las opciones de canales de colada más económicas sigan siendo viables. Sin embargo, si tus clientes te devuelven informes de inclusiones según la norma PoDFA y te plantean preguntas directas sobre tus prácticas de manejo del metal fundido, la mejora que suele ofrecer un retorno de la inversión más rápido es la modernización del sistema de canales de colada. Este se integra directamente con las cajas de filtro de espuma cerámica y las unidades de tratamiento en línea para formar una cadena de calidad completa.
¿Cómo se debe instalar un sistema de canalización de cerámica?
Una instalación adecuada determina si tu canal de lavado alcanzará su vida útil completa o fallará prematuramente. Basándonos en la experiencia práctica adquirida en cientos de instalaciones, estos son los pasos más importantes.
Paso 1: Alineación y apoyo
Instala los tramos de canaleta de cerámica según la estructura del plano. Cada tramo debe estar apoyado de forma continua a lo largo de toda su longitud, nunca solo en los extremos. Utiliza soportes de acero ajustables con un relleno de manta de fibra cerámica entre el soporte y el cuerpo del canal para evitar la concentración de esfuerzos en un punto.
Comprueba el nivel con un instrumento de precisión. Una pendiente descendente constante de 1–2% hacia el extremo de colada garantiza un flujo por gravedad fiable y un drenaje completo al final de la campaña. Asegúrate de que el canal de colada móvil esté limpio, sin daños y de que las juntas estén bien unidas; cualquier hueco o grieta en una junta es un posible punto de fuga.
Paso 2: Sellado de juntas
Nuestras secciones de canalización cuentan con perfiles entrelazados en cada unión. Selle las uniones con cordón de fibra cerámica resistente a altas temperaturas. No apriete en exceso la junta; basta con que quede bien ajustada. Una fuerza de apriete excesiva deforma la junta y reduce su eficacia de sellado.
Paso 3: Precalentamiento: el paso más importante
Aquí es donde los canales de colada se consolidan o se rompen. Los materiales cerámicos, por muy buena que sea su resistencia al choque térmico, necesitan un precalentamiento controlado antes de entrar en contacto con el metal fundido. Precipitarse en este paso es la causa más habitual de fallo prematuro de los canales de colada.
Con resistencias eléctricas (recomendado):
Calienta el canal de desagüe instalado de manera uniforme. Calienta a un ritmo constante a lo largo de 1-2 horas para eliminar el agua cristalina adsorbida y llevar el canal de colada a una temperatura cercana a la de fundición. La calefacción eléctrica permite un control preciso y uniforme de la temperatura.
Sin calefacción eléctrica (precalentamiento por llama):
Cuando no se dispone de horno eléctrico, el precalentamiento a llama funciona, pero requiere más cuidado. Dos aspectos fundamentales:
- Controla la temperatura de la llama — Empieza con un fuego suave (rojo, llama suave), pasa a un fuego medio (amarillo) y, por último, a un fuego fuerte (azul-blanco) solo en la fase final.
- Evitar el contacto directo con las llamas — Nunca dirijas la llama del quemador directamente hacia la superficie del conducto. El calentamiento directo provoca fuertes gradientes de temperatura locales que pueden agrietar o reventar fácilmente el revestimiento. Mantén la llama en movimiento, utiliza calor difuso y mantén una distancia mínima de 150 mm.
Programa de precalentamiento recomendado:
| Fase | Rango de temperatura | Velocidad de calentamiento | Duración | Objetivo |
|---|---|---|---|---|
| Secado inicial | Temperatura ambiente → 300 °C | ≤ 50 °C/hora | ~5-6 horas | Eliminar la humedad adsorbida físicamente |
| Suspensión intermedia | 300 °C | Esperar | 30 minutos | Igualar la temperatura en toda la sección |
| Alcanzar la temperatura de funcionamiento | 300 → 500–600 °C | ≤ 80 °C/hora | ~3-4 horas | Calentar hasta una temperatura cercana a la de fundición |
| Remojo final | 500–600 °C | Esperar | 15-20 minutos | Comprueba que la temperatura sea uniforme antes de que entre en contacto con el metal. |
Protocolo de precalentamiento basado en las recomendaciones del fabricante para canales cerámicos de sílice fundida con alto contenido en silicio. Pueden aceptarse velocidades de calentamiento más rápidas para el reinicio diario desde un estado de inactividad en caliente (150-200 °C), pero nunca deben superar los 100 °C/hora. Referencia: directrices de instalación de AdTech y prácticas generales de precalentamiento de materiales refractarios según la documentación técnica de la Sociedad Americana de Cerámica.
Seguir este protocolo de forma sistemática es lo que marca la diferencia entre una fundición que dura 40 campañas y otra que dura 400. Se necesita disciplina, sobre todo bajo la presión de la producción, cuando alguien quiere “simplemente calentarla y empezar a fundir”. No lo hagas.
Caso real: Reconstrucción de un sistema de transferencia para una máquina de colada de lingotes rusa
A finales de 2021, una planta de fundición de lingotes de Krasnoyarsk (Rusia) se puso en contacto con nosotros para informarnos de los problemas crónicos que presentaba su línea de lingotes de extrusión de la serie 6xxx. La planta producía aproximadamente 28 000 toneladas al año de lingotes de aleaciones 6063 y 6005A, destinados principalmente al mercado nacional de la construcción, con una creciente demanda de exportación que exigía una certificación de calidad más estricta.
Cómo era la línea de producción antes
El sistema de transferencia existente era un conjunto heterogéneo que se había ido formando a lo largo de años de modificaciones graduales. El recorrido principal de la transferencia —de unos 14 metros desde el horno basculante hasta la mesa de colada— utilizaba una combinación de:
- Canales originales con estructura de acero y revestimiento de silicato de alúmina apisonado (instalados aproximadamente en 2012, con varios recubrimientos posteriores)
- Dos secciones de recambio de un proveedor local de materiales refractarios, con dimensiones internas ligeramente diferentes
- Piezas de unión improvisadas fabricadas in situ con material refractario moldeable
Las mediciones de temperatura mostraron que Variación de ±14 °C entre el unidad de desgasificación en línea la salida y la entrada de la mesa de colada. La generación de escoria se situaba en aproximadamente 3,11 TP3T de rendimiento. Lo más grave es que el análisis de inclusiones de PoDFA en los lingotes acabados no cumplía sistemáticamente la norma K1-10 exigida por sus clientes de exportación europeos: el recuento de películas de óxido era aproximadamente el doble del límite aceptable.
El responsable de calidad de la planta lo dejó muy claro durante nuestra primera llamada: “Dedicamos más tiempo a reparar el sistema de transferencia que a ponerlo en marcha. Y estamos perdiendo un contrato de exportación debido a las impurezas que se aprecian en las muestras de PoDFA”.”
Qué ha cambiado
Tras revisar los planos de distribución de la planta y los datos del perfil térmico, enviamos un sistema de sustitución completo:
- 12 secciones estándar de canal de cerámica (longitudes de 1.200 mm y 1.500 mm, anchura interior de 180 mm) que cubren toda la distancia de transferencia
- 2 cajas de derivación para la configuración de fundición de dos hilos
- Juego completo de cubiertas aislantes de fibra cerámica con orificios de inspección en la parte superior
- 6 placas filtrantes de espuma cerámica (50 ppi, cuadrado de 17 pulgadas) como stock inicial de consumibles para el actual unidad de filtro
Nuestro equipo técnico ofreció asesoramiento técnico a distancia mediante videoconferencia durante tres días, colaborando con el equipo de mantenimiento de la planta para garantizar que los procedimientos de alineación, sellado de juntas y precalentamiento se realizaran correctamente a la primera. El tiempo total de inactividad por la instalación fue de cuatro días, cuando habían previsto una semana.
Resultados tras seis meses de funcionamiento
Las cifras lo dejaban muy claro:
- La variación de temperatura a lo largo del sistema de transferencia se redujo a ±3,5 °C en fundición en estado estacionario
- La generación de escorias se redujo de 3,11 TP3T a 1.3% de rendimiento, lo que supone un ahorro estimado de $165 000 al año en valor del metal a los precios vigentes
- El recuento de inclusiones de PoDFA cayó por debajo del umbral K1-10 en todas las muestras analizadas a partir de la tercera campaña.
- No se produjeron paradas de producción relacionadas con el lavado durante los primeros seis meses (frente a cuatro paradas no programadas en los seis meses anteriores)
- Se ha conseguido el contrato de exportación europeo
El cliente realizó un pedido adicional a mediados de 2022 de secciones de canal de fundición de cerámica y consumibles para el rotor de desgasificación, con el fin de respaldar una ampliación de capacidad prevista. A principios de 2024, las secciones de canal de fundición originales habían superado las 280 campañas sin que se apreciara una degradación apreciable del rendimiento, lo que las sitúa en buena posición para alcanzar la vida útil de más de 400 campañas que el material es capaz de alcanzar con un mantenimiento adecuado.
¿Con qué frecuencia hay que sustituir los conductos de cerámica?
Esta es la pregunta práctica sobre los costes que se hace todo responsable de compras, y la respuesta sincera es: depende casi por completo de cómo los trates.
El propio material cerámico tiene una larga vida útil potencial. Nuestras canaletas moldeadas con alto contenido en silicio alcanzan habitualmente Entre 200 y más de 400 campañas de selección de personal siempre que se sigan de forma sistemática los protocolos de precalentamiento y limpieza. Hemos tenido clientes que han superado las 500 campañas en secciones originales, aunque, llegado ese momento, recomendamos realizar una inspección minuciosa para detectar la aparición de microfisuras y el deterioro de la superficie.
Los factores que acortan la vida útil son previsibles y se pueden evitar:
- Choque térmico debido a un precalentamiento inadecuado — La principal causa de averías. Un arranque en frío sin el precalentamiento adecuado puede agrietar un conducto de descarga que, de otro modo, habría durado años.
- Limpieza mecánica intensiva — Los cinceles de acero endurecido y las herramientas de impacto dañan el esmalte de la superficie. En su lugar, utiliza un raspado suave, la eliminación de incrustaciones con aire comprimido o una limpieza por combustión controlada.
- Exposición a aleaciones con alto contenido en magnesio — Las aleaciones con un contenido de magnesio superior a ~4% (serie 5xxx) son más agresivas químicamente con los refractarios a base de sílice. Para la producción de aleaciones pesadas de la serie 5xxx, consulte las opciones de materiales con nuestro equipo técnico.
- Frecuencia excesiva de ciclos térmicos — Las operaciones de colada continua son menos exigentes para los canales de colada que las operaciones intermitentes por lotes, en las que se produce un enfriamiento completo entre cada campaña.
Cuando una sección del canal de lavado llega al final de su vida útil, su sustitución es rápida. El diseño modular permite cambiar secciones individuales en lugar de reconstruir todo el sistema; normalmente, se trata de un trabajo de entre 2 y 3 horas por sección, incluyendo la alineación y el sellado de las juntas. Si lo comparamos con el ciclo de recubrimiento de entre 1 y 2 días que requieren los canales con carcasa de acero, la ventaja operativa resulta evidente.
Diseño integral de sistemas de transferencia e ingeniería a medida
Las cubetas refractarias constituyen una de nuestras principales líneas de productos, y nuestra gama va mucho más allá de las formas estándar que figuran en el catálogo. Disponemos de numerosas formas y tamaños, y contamos con experiencia en la fabricación de una amplia variedad de configuraciones diferentes para clientes de diversos sectores: fundiciones primarias, fundiciones de refundición, laminadoras y fundiciones de precisión.
A menudo podemos analizar las causas de los fallos prematuros de los canales de colada en los sistemas existentes y ofrecer recomendaciones sobre cambios en los materiales o el diseño para corregir los problemas. En muchos casos, una falta de coincidencia dimensional entre las secciones de los canales de colada —diferentes proveedores, diferentes épocas, perfiles internos ligeramente distintos— crea puntos de turbulencia y zonas muertas donde se acumula la escoria y se forman inclusiones. La estandarización en un único sistema, debidamente diseñado, elimina estos problemas de raíz.
Entre nuestras capacidades se incluyen:
- Secciones de canaleta estándar con longitudes de entre 200 mm y 3.000 mm
- Perfiles de sección transversal personalizados que se adaptan a los requisitos específicos de caudal y nivel de metal
- Cajas de distribución y cajas de derivación para fundición multihilo
- Integración con sistemas de filtrado de espuma cerámica y unidades de desgasificación en línea
- Diseño completo de sistemas de lavado «llave en mano» para la instalación de nuevas líneas de fundición
- Diseño de adaptación para la mejora de las vías de transferencia existentes
En el caso de proyectos que requieren una ingeniería totalmente a medida, partimos de los planos de disposición proporcionados por el cliente para desarrollar el diseño completo de un sistema de canales de fundición, lo que incluye la modelización térmica, el análisis de caudales y las especificaciones de la estructura de soporte. Hemos suministrado a nuestros clientes líneas completas de canales de fundición refractarios, además de diseñar y construir sistemas a medida totalmente nuevos, desde la fase conceptual hasta el apoyo en la puesta en marcha.
Resumen de las principales ventajas
- Buen rendimiento en cuanto a aislamiento térmico, baja densidad, buenas propiedades antiadherentes del aluminio y buena manejabilidad en aplicaciones de fundición y laminación
- El proceso de moldeo con material fundido con alto contenido en silicio ofrece una gran precisión dimensional y una calidad superficial uniforme
- Se puede utilizar repetidamente en múltiples campañas: la superficie se mantiene lisa y funcional durante mucho más tiempo que los revestimientos refractarios convencionales.
- Probado en aplicaciones exigentes: aviación, transporte, piezas de fundición de precisión y material rodante para láminas de aluminio de micras medias
- El diseño modular permite sustituir rápidamente las secciones sin necesidad de reconstruir todo el sistema.
- Compatible con toda la gama de equipos para el procesamiento de aluminio fundido para soluciones de sistemas integrados
Preguntas frecuentes
1. ¿Para qué sirve un canal de cerámica?
Se utiliza un canal de cerámica para transportar el aluminio fundido de forma segura desde el horno hasta la línea de fundición o laminación, reduciendo al mismo tiempo la pérdida de calor y la contaminación.
2. ¿Por qué elegir una canaleta de cerámica en lugar de una de metal?
Un canal de fundición de cerámica ofrece un mejor aislamiento térmico, es resistente a la corrosión y cuenta con una superficie de aluminio antiadherente que ayuda a reducir la acumulación de escoria.
3. ¿Se puede reutilizar el canal de fundición de cerámica?
Sí. El revestimiento de la lavadora se puede utilizar varias veces siempre que se instale, se precaliente y se mantenga correctamente.
4. ¿Es el canal de fundición cerámico adecuado para aleaciones de aluminio?
Sí. Se utiliza principalmente en aplicaciones relacionadas con el aluminio fundido y las aleaciones de aluminio, entre las que se incluyen las piezas de fundición de precisión, los componentes para el sector del transporte y las líneas de laminación de láminas.
5. ¿Reacciona el canal de fundición de cerámica con el aluminio fundido?
No. Tiene buenas propiedades antiadherentes y no contamina el aluminio fundido durante el trasvase.
6. ¿Cuál es la temperatura máxima de funcionamiento?
La temperatura máxima de funcionamiento es de 1260 °C.
7. ¿Cómo se debe precalentar un canal de colada de cerámica?
Debe calentarse de manera uniforme y gradual antes de su uso. Si se utiliza un calentador de llama, evite el contacto directo de la llama con la superficie del revestimiento.
8. ¿Qué longitudes hay disponibles?
Las longitudes estándar oscilan entre 200 mm y 3000 mm, y se pueden fabricar medidas a medida según los planos.
9. ¿Pueden fabricar canales refractarios a medida?
Sí. Se pueden fabricar formas personalizadas, accesorios de control de caudal y especificaciones especiales según los planos del cliente.
10. ¿Cuáles son las principales ventajas de este canal de cerámica?
Sus principales ventajas son su baja densidad, su buena retención del calor, su alta precisión dimensional, su superficie lisa, su resistencia a la corrosión y sus excelentes propiedades antiadherentes.
